Seeed Studio XIAO nRF52840 Plus

※製品をはんだ付けする前に単体での動作確認をお願いします。認識されない場合は初期不良の可能性が高いと思われます。その場合はお問い合わせフォームよりご連絡ください。

Seeed Studio XIAO nRF52840 Plus

SKU 102010672

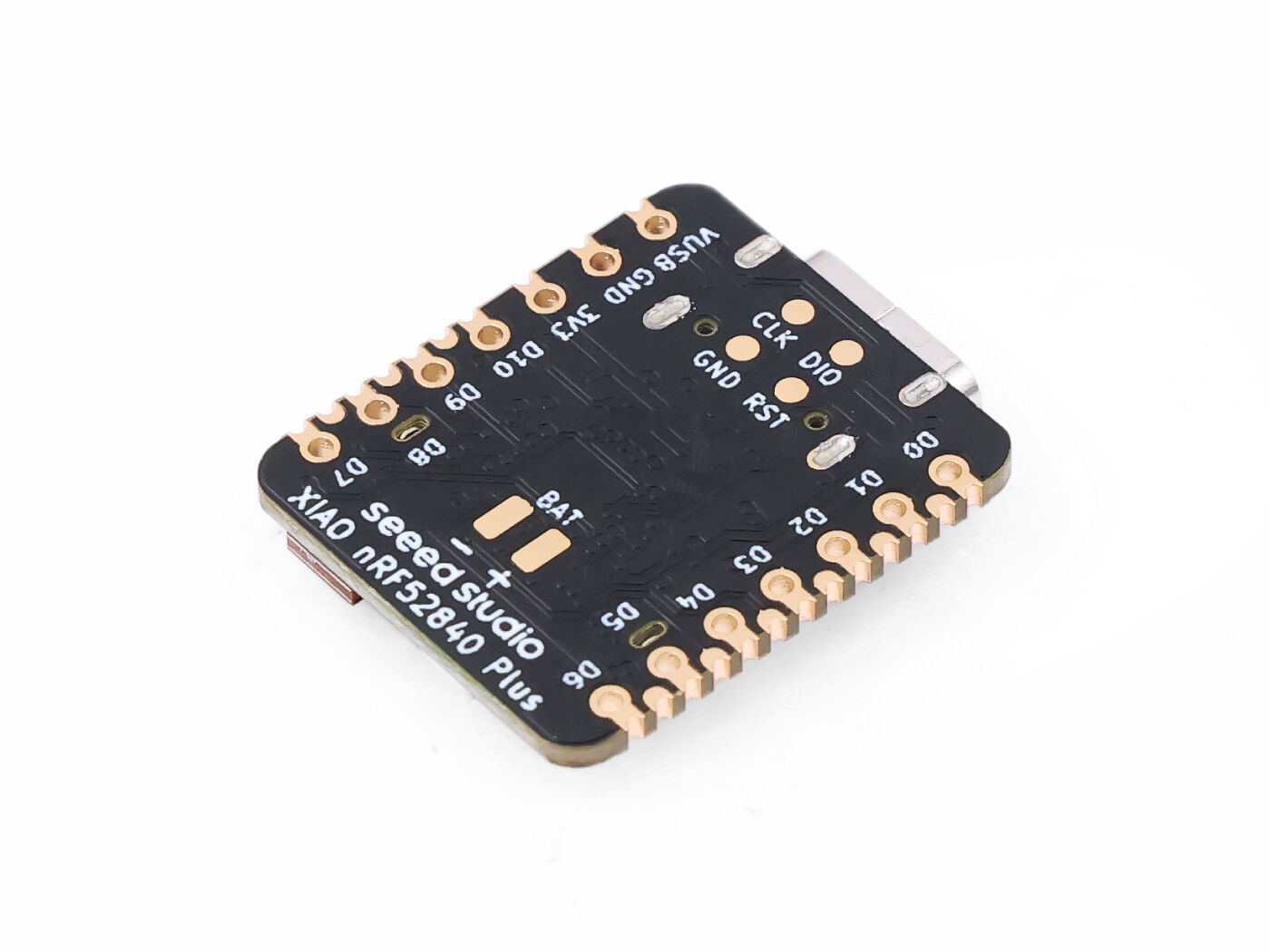

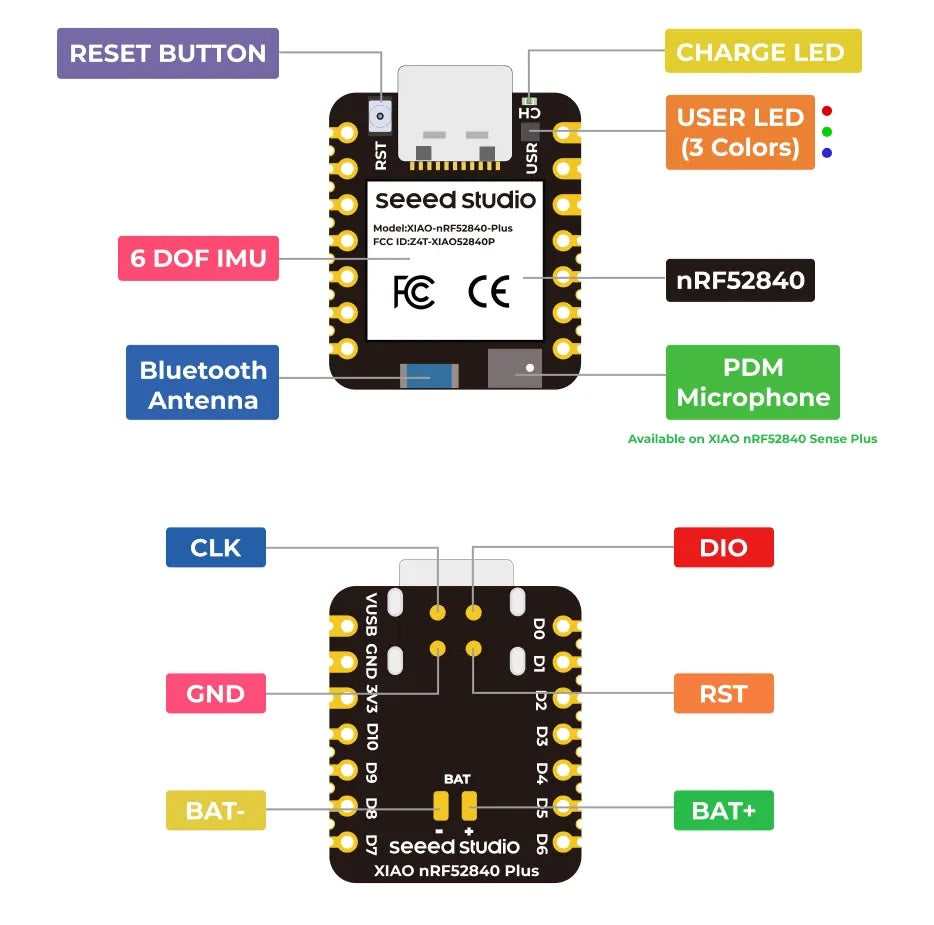

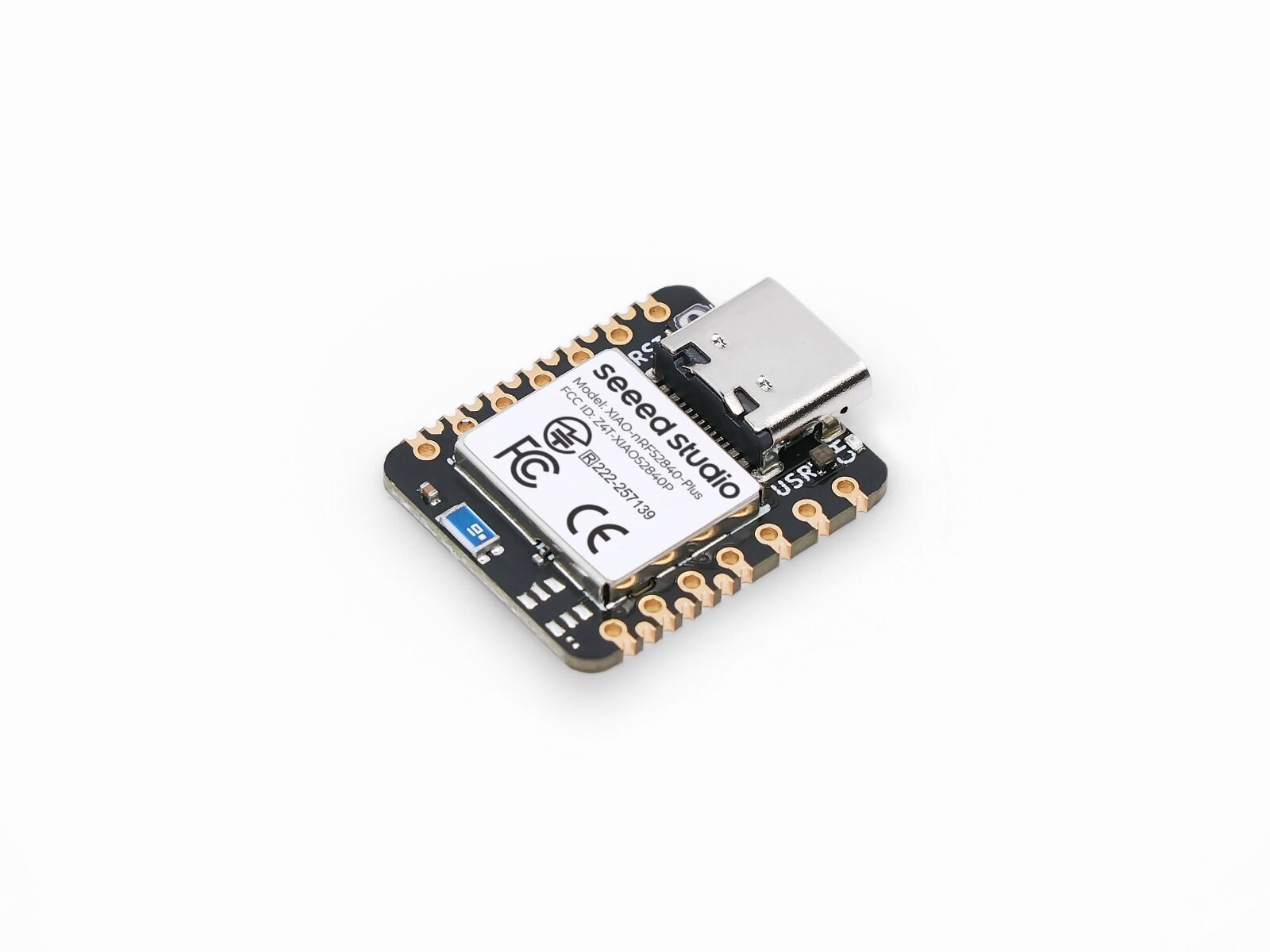

Seeed Studio XIAO nRF52840 Plusは、Nordic nRF52840を搭載したXIAOシリーズのマイクロコントローラです。Bluetooth Low Energy 5.4、Bluetooth Mesh、NFCに対応し、低消費電力で動作します。通常版XIAO nRF52840の機能を維持しつつ、背面パッドとキャステレーションを再設計し、SMD実装時に利用できるGPIOが追加されています。

SPEC

Processor :
Nordic nRF52840
ARM® Cortex®-M4 32-bit processor with FPU runs up to 64 MHz

Wireless :
Bluetooth Low Energy 5.4 / Bluetooth Mesh / NFC

Memory :
256KB RAM
1MB Flash
2MB onboard Flash

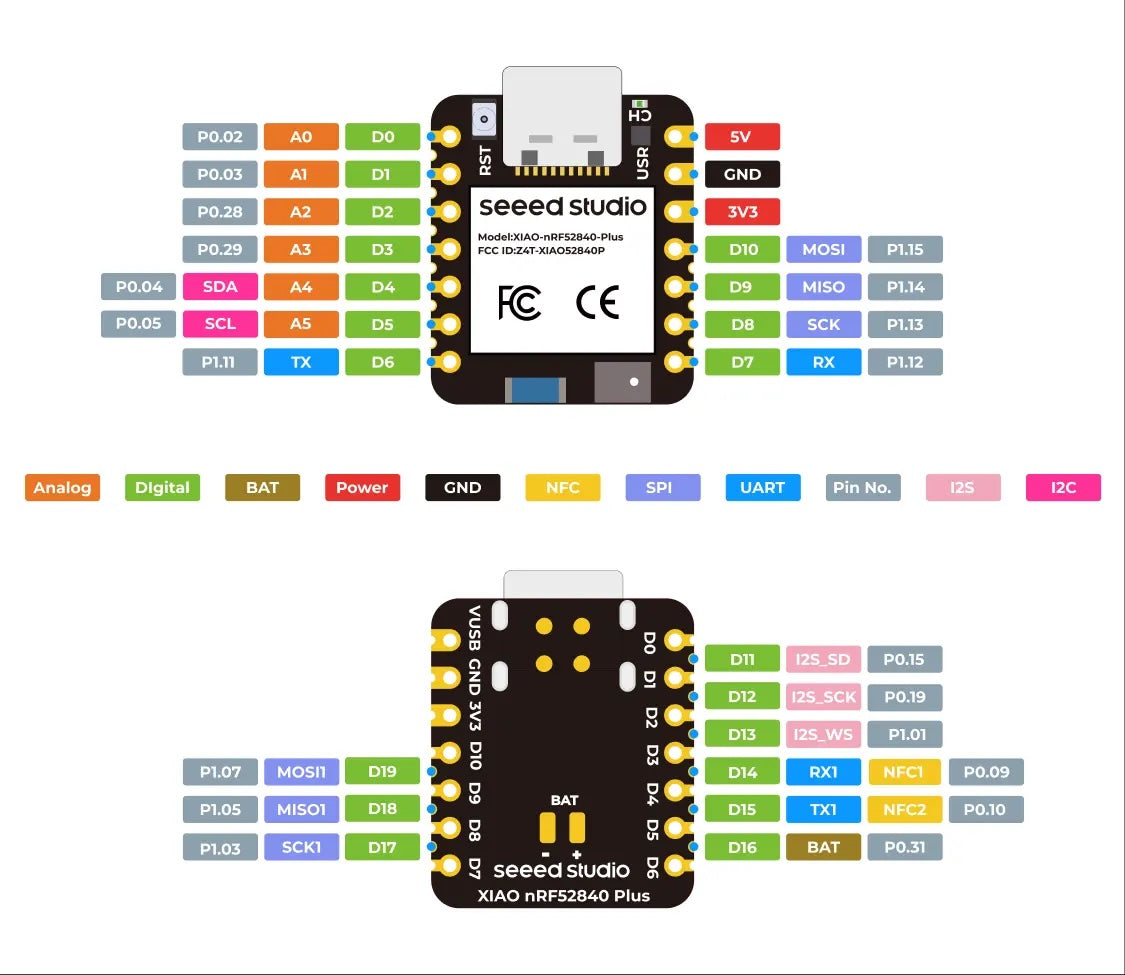

Interface :
1xI2C
2xUART
2xSPI
1xI2S
20xGPIO(PWM)
6xADC

Onboard Buttons :
1x Reset Button

Onboard LEDs :
3-in-one LED / Charge LED

Battery Charge Chip :
BQ25101

Programming Languages :
Arduino / MicroPython / CircuitPython

Dimensions :
21 x 17.8mm

メーカー製品ページはこちらをご覧ください。
https://jp.seeedstudio.com/Seeed-Studio-XIAO-nRF52840-Plus-p-6359.html

注意

• 保証は初期不良時の交換対応となります。
• 利用方法等のご質問にはお答え致しかねます。
• はんだ付け後、加工後、組み込み後の返品・交換はお受けできません。

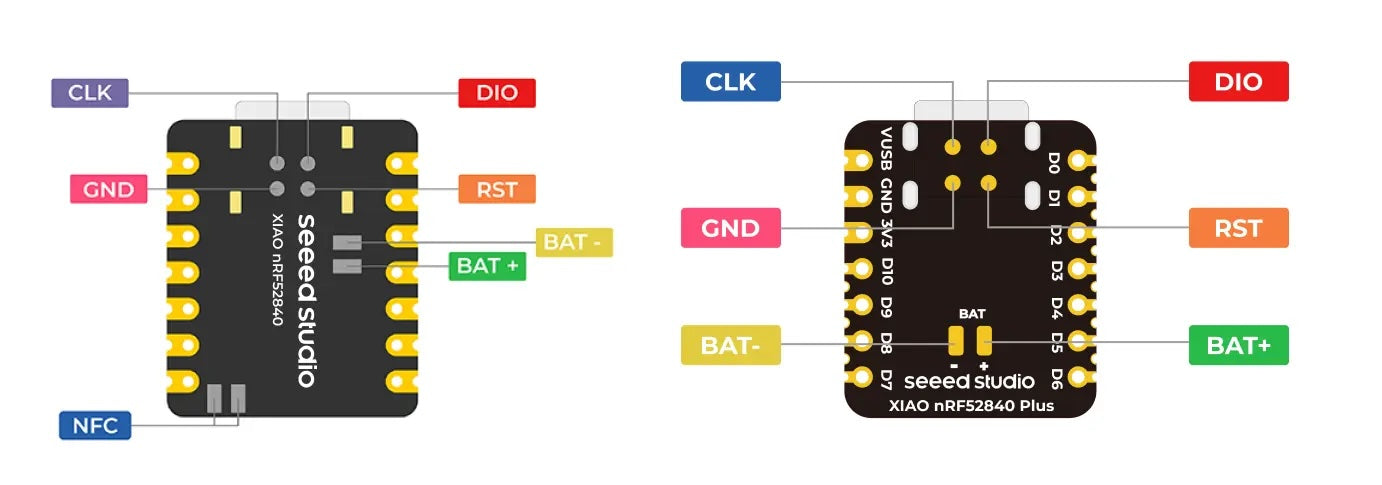

• XIAO nRF52840と比較して追加GPIOおよび背面パッド構成が異なります。
• 設計・実装時はSeeed Studio公式資料をご確認ください。

参考

XIAO nRF52840 Series Getting Started
https://wiki.seeedstudio.com/XIAO_BLE/

XIAO nRF52840 シリーズ入門ガイド
 https://wiki.seeedstudio.com/ja/XIAO_BLE/

XIAO Series Introduction
https://wiki.seeedstudio.com/ja/SeeedStudio_XIAO_Series_Introduction/
